01

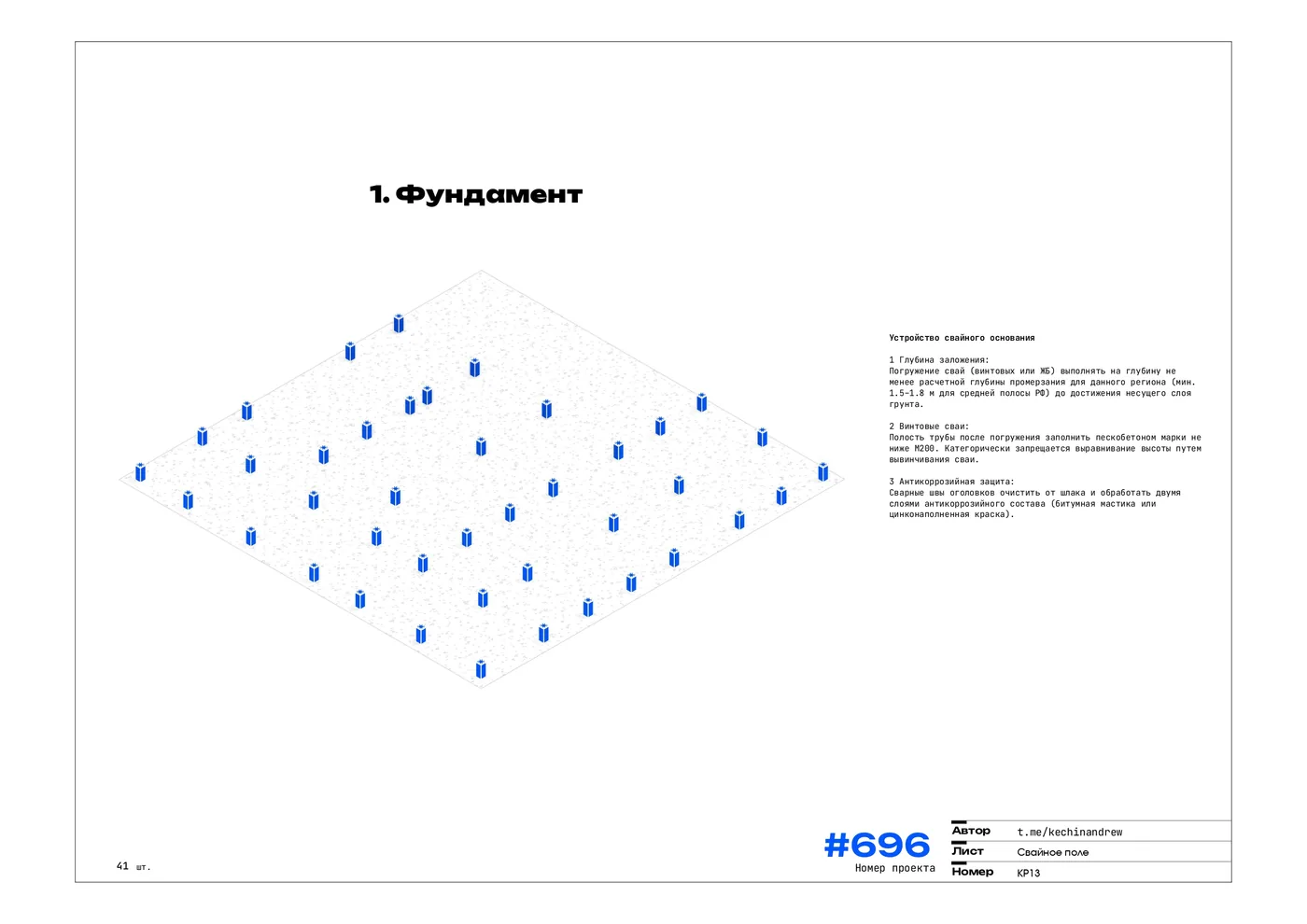

Фундамент и обвязка
- План фундамента
- План нижней обвязки
- Детализация обвязки
КР для строительных компаний
Конструктивный раздел каркасного дома по вашей архитектуре
Рабочие чертежи, узлы, спецификации и 3D-модель каркаса — чтобы бригада могла строить без додумывания решений на месте.
КР · рабочий проектТариф450 ₽/м²
Минимум25 000 ₽
Срок3–5 дней
ФорматыPDF · DWG · 3D
Демонстрационный проект КР-748
Посмотрите КР до заказа
Открывайте слои, выбирайте элементы, проверяйте размеры, запилы и листы прямо в браузере.

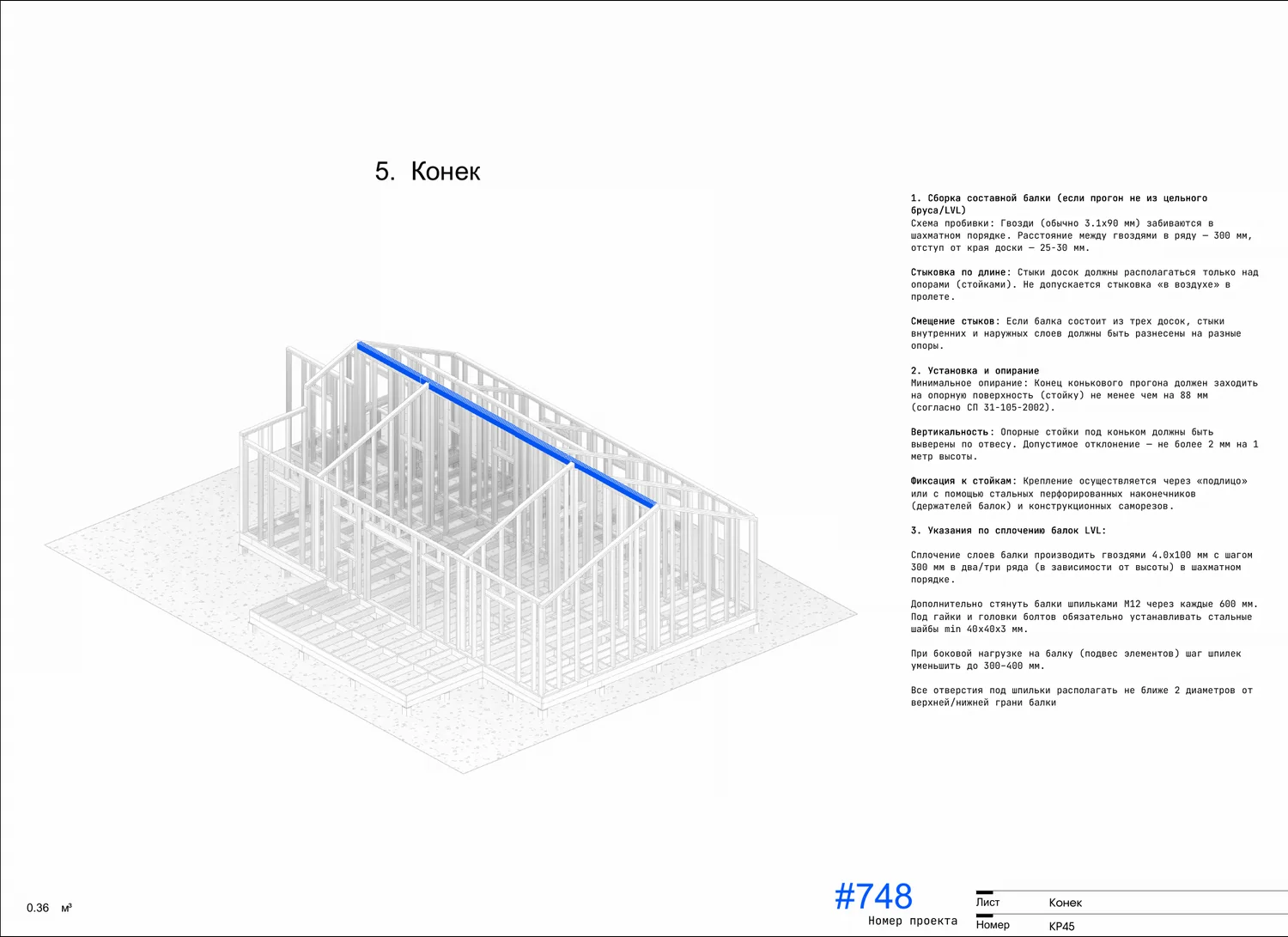

КР-748
Каркасный дом · пример КР
Загрузка модели— элементов
Открываем конструктивную модельПолучаем геометрию…
Не удалось открыть модельПроверьте файл GLB и обновите страницу.
ЗамерНаведите на вершину, ребро или грань и укажите первую точкуСиний маркер показывает точную привязку · Esc — выйти
СЕКУЩАЯРазрез модели по X / Y / Z
Координата считается от края модели. Включите ось, передвиньте плоскость и при необходимости смените видимую сторону.
ПрогулкаWASD — движение · удерживайте мышь для обзора · клик — выбратьQ опуститься · E подняться · Esc выйти
ДЕТАЛЬ · 3DМожно свободно вращать и приближать
ВЫ В РЕЖИМЕ ЧЕРТЕЖАЧертёж деталиКаждую проекцию можно двигать мышью и масштабировать колесом
Проекция 1 · широкая граньПроекция 2 · узкая грань
ЛИСТ ПРОЕКТА—
Открыть PDF отдельно ↗PDF-чертёжПеретаскивайте мышью или пальцем · колесо и кнопки изменяют масштаб
ЧЕРТЁЖ КОНСТРУКЦИИПлан конструкцииВид сверху · поворот заблокирован
Спецификация элементов—
| Марка | Сечение | Длина | Кол. |
|---|
Состав раздела
Что входит в КР
Состав привязан к конкретному дому: планы, детализация элементов, узлы и спецификации для строительства.
02

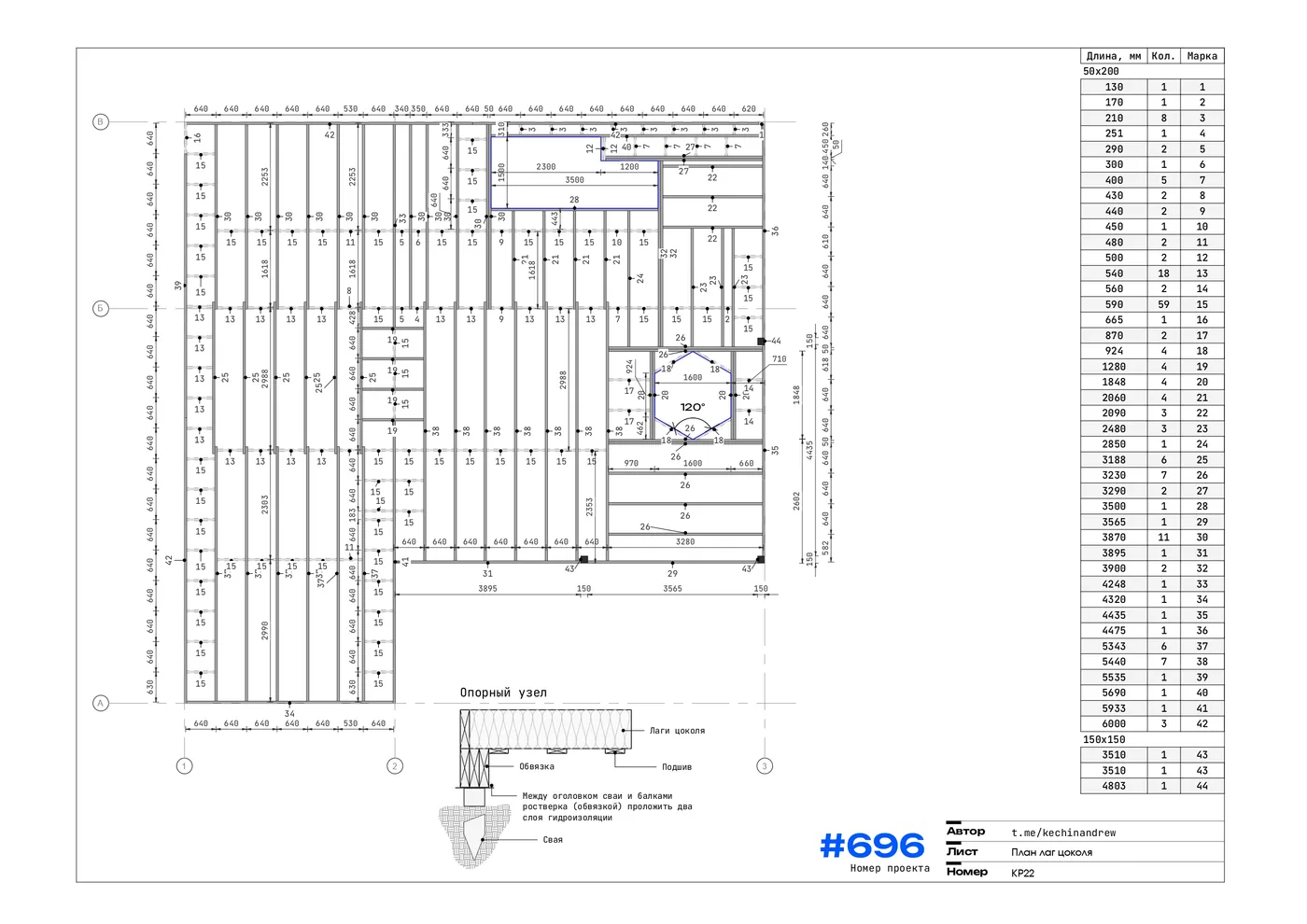

Пол и перекрытия
- План лаг пола
- Балки потолка
- Межэтажное перекрытие
03

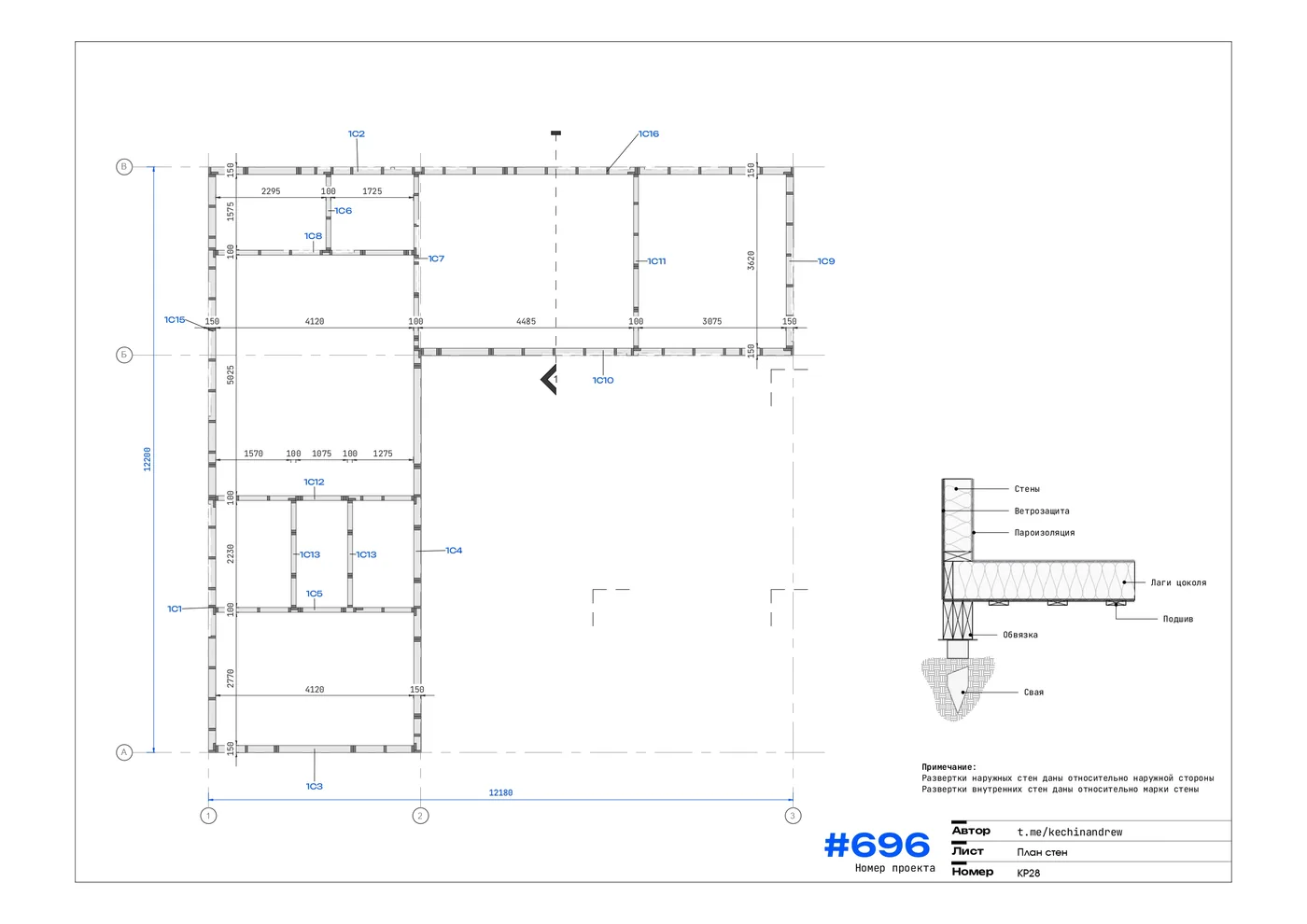

Стены

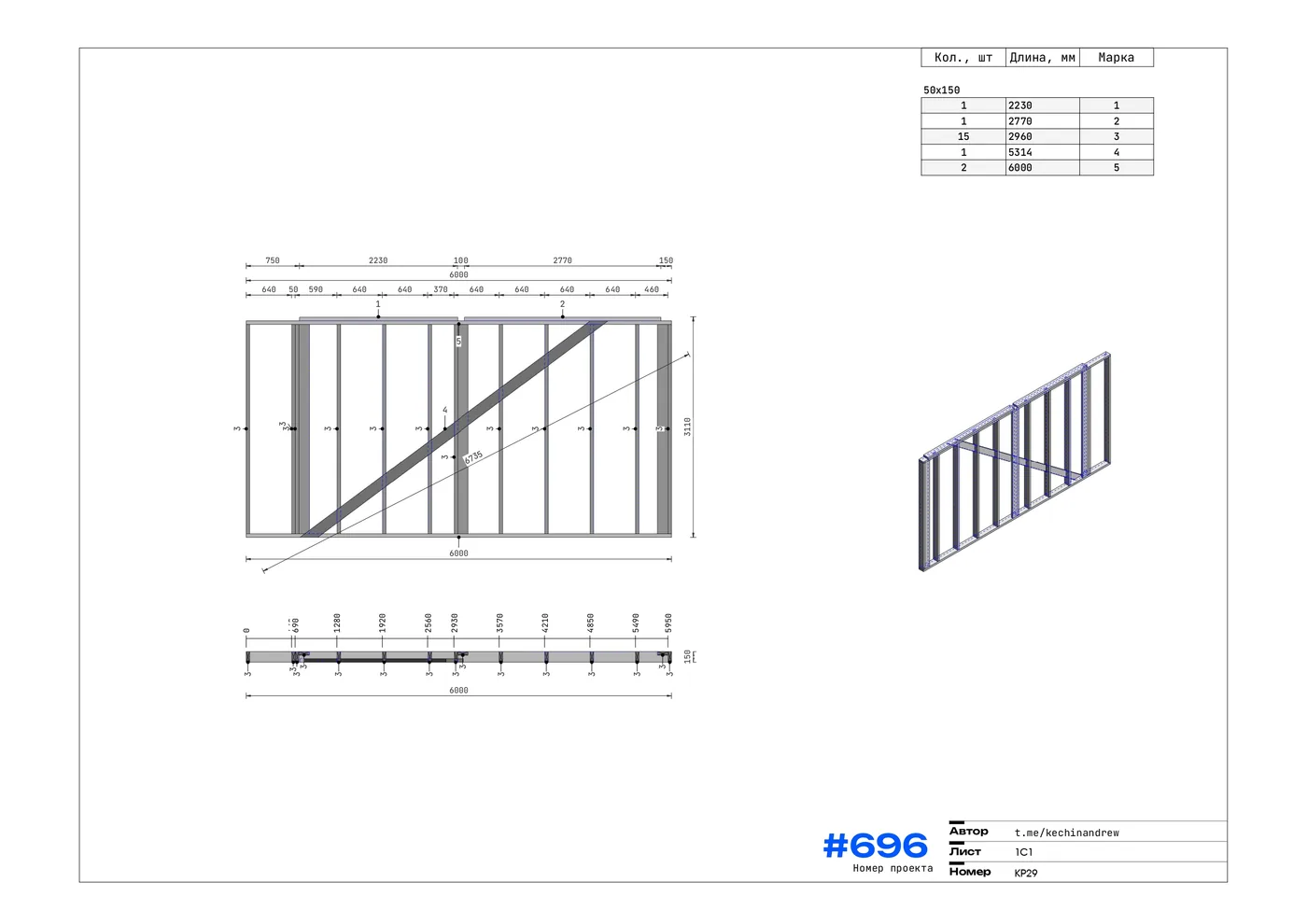

- Планы стен
- Маркировка каждой стены
- Размеры и состав элементов
04

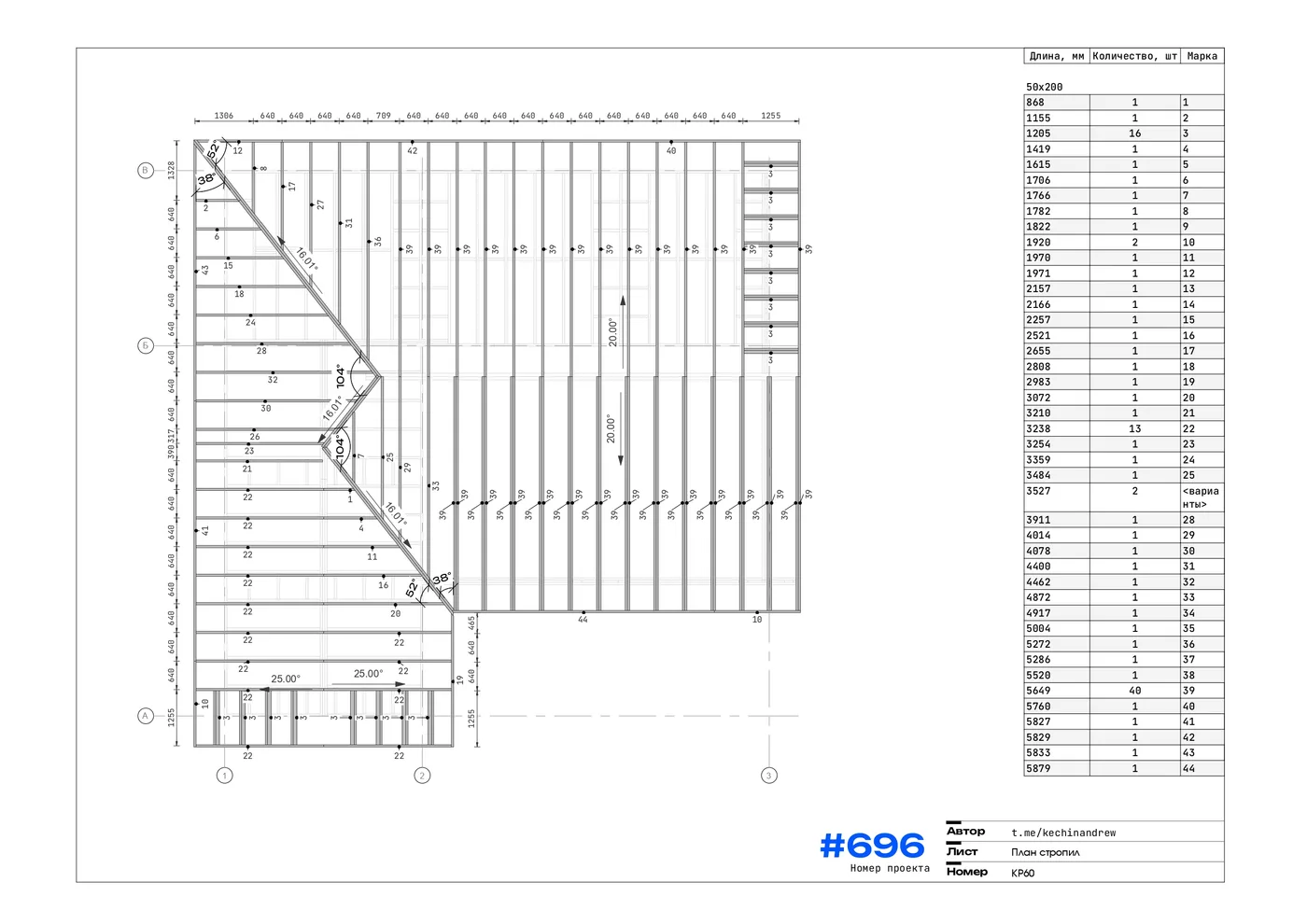

Стропильная система
- План стропил
- Запилы элементов
- Сечения и привязки
05

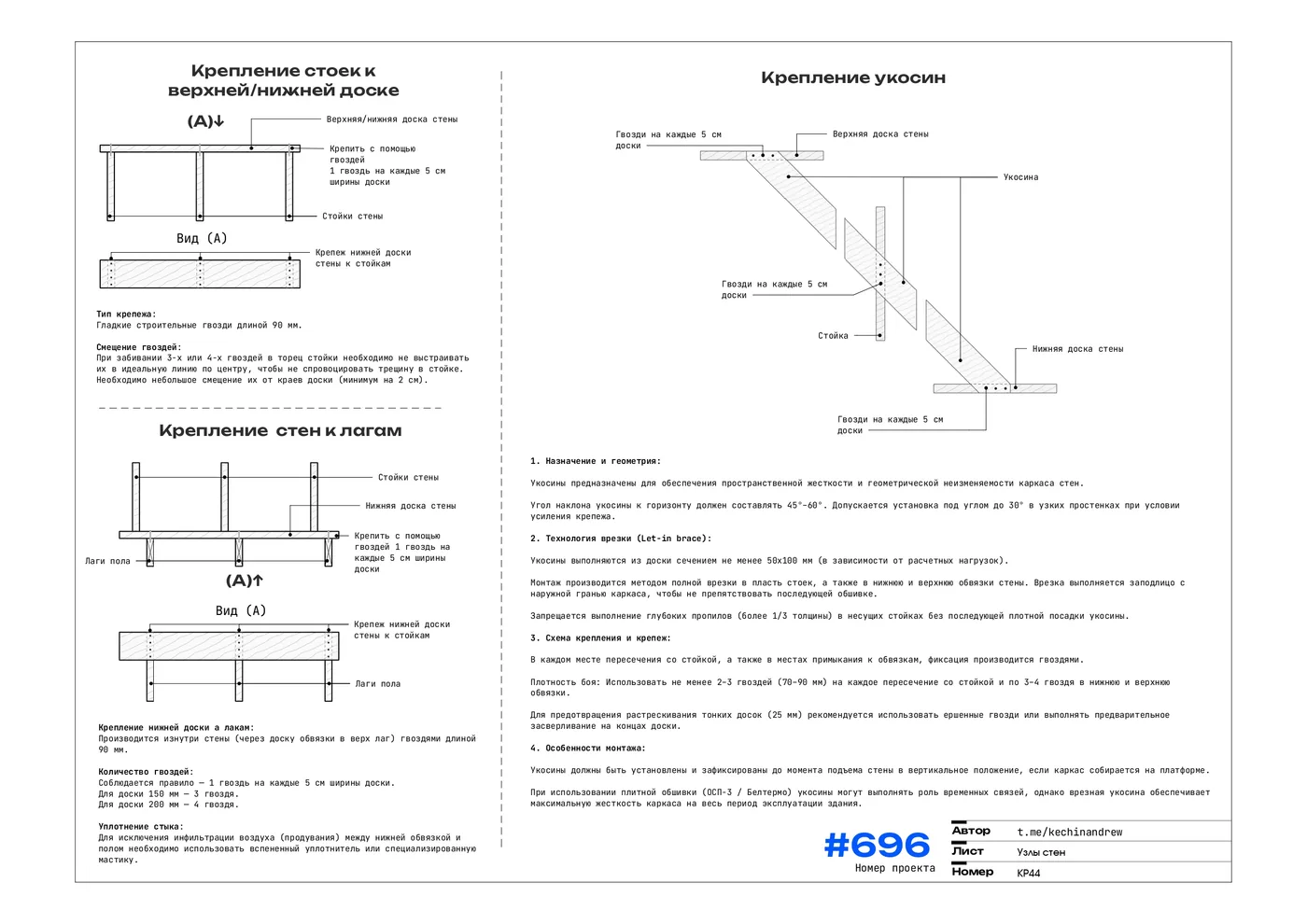

Узлы и разрезы
- Типовые узлы проекта
- Сложные соединения
- Разрезы конструкций
06
Спецификации и 3D
- Подробные спецификации
- PDF и DWG
- Интерактивная модель каркаса
Исходные данные
Присылайте то, что уже есть
Перед началом работы я проверю материалы и скажу, достаточно ли их для разработки КР.
Архитектурный проект
Планы, фасады, разрезы и основные размеры.
Рабочие файлы
Чертежи, которые можно использовать как основу.
Модель Revit
Если архитектура уже собрана в модели.
Планировка и эскизы
Присылайте всё, что уже есть. Я проверю комплектность.
Порядок работы
От исходников до готового КР
Шесть понятных этапов. Оплата — 50% перед началом и 50% перед передачей файлов.
- 01
Получаю материалы
Архитектура и требования к конструкциям.
- 02
Проверяю исходники
Называю точную стоимость и срок.
- 03
Аванс 50%
Фиксируем задачу и начинаю работу.
- 04
Разрабатываю КР
Обычно конструктив занимает 3–5 дней.
- 05
Показываю готовность
Проверяем состав перед передачей.
- 06
Передаю проект
После остатка — PDF, DWG и 3D-модель.
Предварительный расчёт
Стоимость конструктивного раздела
Введите площадь дома. Перед началом работы я просмотрю архитектуру и подтвержу итоговую стоимость.
Прислать проект на оценку30 м²500 м²
100 м² × 450 ₽45 000 ₽Минимальная стоимость — 25 000 ₽
Если архитектура не подготовлена
Сначала разработаем архитектурный раздел
Подготовлю планы, фасады и разрезы, необходимые для конструктивного проекта.
150 ₽/м²Для строительной бригады
Каждый элемент можно найти на листе
Марка, сечение, длина и положение элемента остаются перед глазами у прораба и сборщика.
Маркировка каждого элементаРазмеры и сеченияСпецификация материалов3D с телефона на объекте
После передачи
Поддержка по проекту
Отвечаю на вопросы по чертежам и объясняю принятые решения. Если в проекте обнаружится ошибка — исправлю её.
Проект ведёт автор
Андрей Кечин
Проектирую каркасные дома с апреля 2017 года. Работаю напрямую, без менеджеров и передачи задачи между отделами.
- 1100+
- выполненных проектов
- ОГУ
- ПГС, красный диплом
- Россия
- проекты реализованы по всей стране
Коротко о главном
Вопросы о разработке КР
Какие материалы нужны для начала?+
Присылайте всё, что уже есть: архитектурный проект, PDF, DWG, модель Revit, планы, фасады или эскизы. Перед расчётом я проверю материалы и скажу, достаточно ли их для разработки КР.
Что делать, если готового АР нет?+
Архитектурный раздел можно подготовить отдельно перед конструктивом. Стоимость — 150 ₽/м².
Как рассчитывается стоимость?+
Базовый расчёт — 450 ₽ за квадратный метр, но не менее 25 000 ₽. Перед началом я просматриваю архитектуру и подтверждаю итоговую стоимость.
В каких форматах передаётся КР?+
Готовый раздел передаётся в PDF и DWG. Вместе с чертежами вы получаете интерактивную 3D-модель каркаса для просмотра в браузере.
Можно ли внести изменения после готовности?+
Если обнаружится ошибка, я исправлю её. Изменения архитектуры или конструкции оцениваются отдельно по объёму работы.
Расчёт стоимости
Пришлите архитектуру на оценку
Оставьте контакт и расскажите, какие материалы уже есть. Файлы можно будет отправить в ответном сообщении или ссылкой на облако.
